Квантовата физика като основа на реалния и дигиталния свят
Как стигаме от класическия bit в смартфона до квантовия qubit и екзотичните – trit и qutrit? Пътят започва не в криогенни лаборатории, а в най-обикновения силициев чип – същият, който управляваше имплантираните медицински устройства в гърдите ми. Тази уводна статия разказва за физиката на транзистора, за анонимните инженери, които изградиха дигиталния свят, и защото без разбиране на bit, няма как да разберем бъдещето на qubit. Това е началото на едно пътешествие от силиция към суперпозицията.

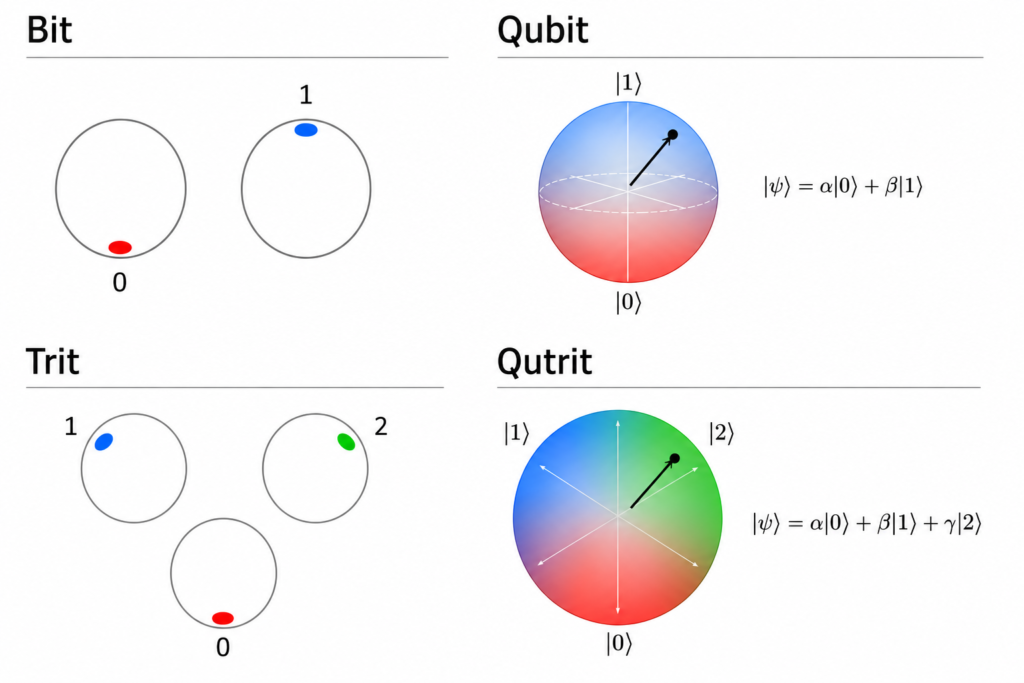

Фигура 1. От bit към qutrit – еволюцията на информационните единици: класически bit, многозначен trit, квантов qubit и тризначен квантов qutrit.
Бележка към читателя
Настоящата статия е част от поредица “От bit до qutrit – еволюцията на информационните технологии”, която съчетава установени научни и исторически факти с авторски анализи, аналогии и интерпретации. Навсякъде, където използвам метафори, сравнения или символни паралели, те служат като средство за обяснение на сложни технологични идеи и не представляват твърдение за историческа, техническа или научна идентичност. Целта им е да направят сложните инженерни концепции по-достъпни и по-интуитивни за читателя.
Интуицията и ЕКГ-то – когато умът знае! А вие усещали ли сте онзи миг, в който времето спира да бъде дължина и става сгъстяване на смисъл?
Всичко започна с колелото. Не стана рязко – излязох на първото пролетно каране. И още с първото изкачване към вкъщи усетих, че нещо не е наред. Знаех, че трябва да направя ЕКГ при личния лекар. След ЕГК той каза, че вижда нещо нередно и трябва да те прати на ехограф при кардиолог – аз не се изненадах. Моята интуиция ме беше изпреварила. Защото фамилната ми история беше безпощадна: при брат ми и двамата ми вуйчовци болестта се появи на 17–18 и ги отне на 24–25. Аз бях късметлия – дойде на 40.
Кардиологът извади ултразвуковия датчик на ехографа, намаза го със студения гел и започна да води по гърдите ми – бавно, методично. Гледаше екрана, търсеше структурата, движението, разширените кухини. След това започна онзи задължителен разговор: „Как, да ти го кажа, имам съмнения за…“ Прекъснах го. Не от грубост, а от леко примирение: „Знам – дилатативна кардиомиопатия. Спасението е сърдечна трансплантация.“
Моята интуиция го беше изпреварила с месеци. После погледна учудено и препоръча ЯМР за потвърждение. Аз не го направих. Просто знаех терапията: синтром и пейсмейкър, после хепарин и изкуствено сърце. А и защото ЯМР щеше да ми покаже само това, което вече знаех – че мутацията, която тогава все още никой не беше открил, вече е променила формата на сърцето ми.
Нямах нужда от още едно измерване с ЯМР, тази квантова медицинска технология. Имах нужда от още време. Както квантовите компютри имат същия проблем. Те не се нуждаят от още едно измерване, за да разберат, че губят кохерентност – те се нуждаят от повече време, в което да останат стабилни.
Ала времето, което търсех, не дойде като дължина, а като сгъстяване на смисъл – в един настолен квантов компютър, който открих в чакалнята между изкуственото сърце и трансплантацията. Тогава, в тази чакалня, видях SpinQ Gemini – настолен квантов компютър. Малко, достъпно, реално устройство, което работеше чрез ЯМР с 2 кубита. За първи път квантовата механика не беше абстрактна теория – беше нещо, което може да се пипне.

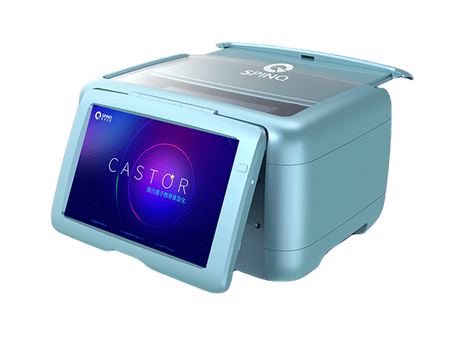

Фигура 2. SpinQ Gemini Pro – образователен настолен квантов компютър, реализиращ квантови изчисления чрез ЯМР върху система от 2 кубита.
И точно това докосване до реалността ме спаси психически. Започнах да броя вероятностите на електроните, суперпозицията, заплитането, интерференцията. Създадох малка фондация за демократизиране достъпа до квантови технологии. Направих събитие за база на HEMS в моя град. И тогава се случи нещо, което не бях предвидил: контактите. Хора, които видяха моята кауза и моята упоритост. Именно чрез тях стигнах до възможността за сърдечна трансплантация в Сан Диего.
Замисляли ли сте се, че всяка секунда от деня си взаимодействате с квантовата физика – без дори да го осъзнавате?
В съвременния свят квантовите технологии и квантовите ефекти не са нещо екзотично и далечно за съвременния човек — те са навсякъде около нас, в самата основа на материята и устройствата, които използваме всеки ден. От транзисторите в процесорите и паметите на смартфоните, до светлинните сензори на камерите и комуникацията по оптични кабели, всичко стъпва върху квантовото поведение на електрони и фотони. Същите физични принципи стоят и зад LED осветлението, соларните панели и медицински технологии като ядрено-магнитния резонанс (ЯМР) и позитронно-емисионната томография (PET), които позволяват лекарите да „виждат“ вътрешността на човешкото тяло без хирургична намеса.
Разбирането на тази основа прави много по-ясно защо съществуват bits, как се появяват по-сложни информационни единици като qubits и по-екзотични модели като trits и qutrits, и защо бъдещето на изчисленията не е просто „по-бързи компютри“, а различни начини за представяне и обработка на информация. Затова е важно да не гледаме на квантовата физика като абстрактна теория, а като реалния физичен слой, върху който е изграден целият дигитален свят — и чрез който се разбират границите и възможностите на класическите и квантовите системи.
Фигура 3. Квантовите технологии: между науката и митовете
Днес квантовите технологии често се представят като нещо почти мистично — криогенни хладилници, позлатени конструкции и „магически“ qubits, които съществуват някъде далеч от реалния свят. Подобен образ понякога води и до неправилна употреба на термини като „квантов“, „квантово енергиен“ или „квантово лечение“ в различни псевдонаучни и комерсиални практики. Когато липсва разбиране за реалните физични принципи, квантовата механика лесно се превръща в маркетингово понятие, а не в научна дисциплина. Това създава усещането, че квантовите компютри са недостъпна черна кутия, разбираема само за тесен кръг учени.
В действителност, преди да се разберат qubits и qutrits, е необходимо много базово разбиране на физиката и химията, математиката и хардуера, които стоят зад класическите bits и съвременните чипове. Малцина имат някакво знание за технологията SoC (System on Chip) — термин, който исторически е означавал всяка комбинация от два различни функционални блока на един чип, но след разцвета на смартфоните процесори се стесни до значението “пълноценен компютър на едно парче силиций” — или за типа CMOS (Complementary Metal-Oxide-Semiconductor) на чипа, чиято най-елементарна градивна единица е инверторът: двойка транзистори (един p-тип, един n-тип), които в зависимост от входното напрежение затварят единия и отварят другия, генерирайки на изхода ясно различими логически 0 или 1 — самата основа, върху която е изграден целият класически изчислителен свят.
Това не е просто история за компютрите. Това е история за това как безликата материя – силицият – и невидимите хора зад него дават сцена за изява на несломимия човешки дух. Това е разказ за инженерите, които проектират транзистори и интегрални схеми, за разработчиците на firmware, които вдъхват живот на хардуера, за безсънните нощи пред осцилоскопа, логическия анализатор и екрана с изходния код, за безбройните чертежи, симулации и тестове, които почти никой никога няма да види. И за тихата гордост в мига, когато системата заработи така, както е била замислена.
Техният успех се измерва в липсата на шум – ако телефонът ти работи, никой не казва: „Благодаря на инженера, проектирал този CMOS транзистор“ или „на разработчика, написал firmware-а, който го управлява“. Те са анонимните герои на нашето време.
Самият аз едва при подготовката на тази статия осъзнах, че повече от шест години съм оцелявал благодарение на устройства, използващи именно тези технологии. Те стоят в основата на голяма част от съвременните имплантируеми медицински системи. В моя случай това бяха две устройства – пейсмейкър и сърдечна помпа.
Пейсмейкърът ми – Quadra Allure HF 3262 CRT-P на St. Jude Medical – използва SoC, реализиран като ASIC (Application-Specific Integrated Circuit), произведен по 130 nm CMOS технология. В този случай ASIC означава, че чипът е проектиран специално за функциите на пейсмейкъра, а не е универсален процесор. Това е един от възможните подходи за изграждане на специализирани интегрални схеми, докато при съвременните SoC специализацията често се реализира чрез отделни функционални блокове, като графични процесори, цифрови сигнални процесори или ускорители за изкуствен интелект.

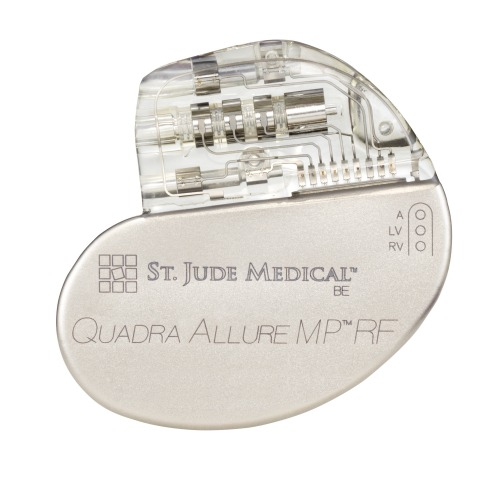

Фигура 4. Моят пейсмейкър Quadra Allure HF 3262 CRT-P – пример как миниатюрните CMOS интегрални схеми могат години наред надеждно да поддържат човешкия живот.
Същият принцип на специализация, който позволява на ASIC чипа в пейсмейкъра да върши една-единствена задача бързо, ефективно и безгрешно за дълъг период от време, стои и зад съвременните AI ускорители — чипове, специализирани не за спасяване на живот, а за милиони едновременни матрични умножения върху тензори, операцията, от която е изградена всяка невронна мрежа. И в двата случая цената на тази ефективност е една и съща: универсалността е пожертвана в замяна на изключителна прецизност и скорост в тясно дефинирана задача.
Значителен принос за изключително ниската консумация на енергия се свързва с работата на инж. Паоло Колпани. Той е ръководил екип, ангажиран с разработването на 130 nm BCD технологична платформа, използвана в чипа, с фокус върху комбинирането на нисковолтова логика и високоволтови елементи в един общ производствен процес за постигане на висока енергийна ефективност.
Устройството включва и LDMOS (Lateral Double-Diffused MOS) структура – специален високоволтов MOSFET с удължен дрейфов регион под оксида, който позволява генерирането на електрически стимулиращи импулси при минимално енергийно натоварване, без прекомерно изтощаване на батерията. Тази архитектура е ключова за надеждната работа на импулсните изходни етапи и за поддържането на стабилна функционалност при дългосрочно имплантиране.
Цялата система е произведена с висока прецизност в производствените мощности на St. Jude Medical в Силмар, Калифорния, където са изработени хиляди подобни имплантируеми медицински устройства. При мен това устройство беше част от поддържащата терапия в периода преди сърдечната трансплантация.
Моята сърдечна помпа Berlin Heart INCOR LVAD използва управляващ блок SoC (System-on-Chip) с ARM Cortex-M3, изграден по CMOS 180 nm технология с MOSFET транзистори. Макар да не включва специализирани ускорители за изкуствен интелект, характерни за съвременните SoC в смартфоните, той следва същата основна концепция – интегриране на процесор, памет и периферни контролери в един чип.

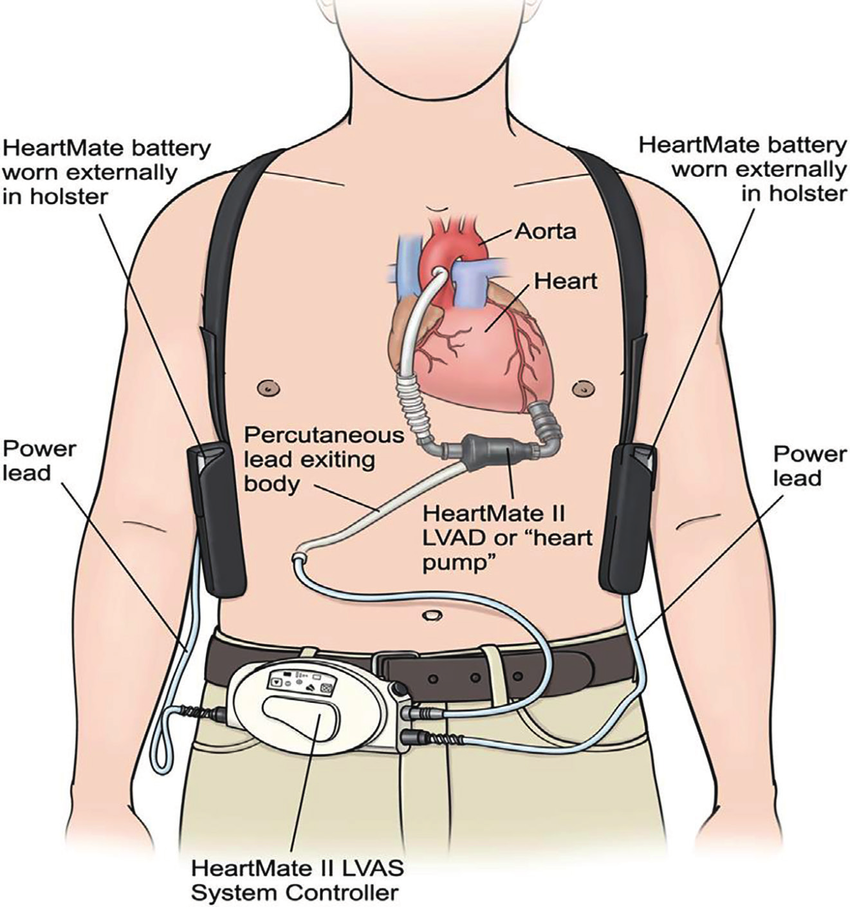

Фигура 5. Съвременна система за механична сърдечна поддръжка (LVAD), илюстрирана с HeartMate 2 – помпа, външен управляващ блок и батерии. Независимо от различията между моделите, подобни системи разчитат на високонадеждни SoC, реализирани по CMOS технология.
Подобни медицински системи използват по-консервативни и дългогодишно доказани хардуерни решения, тъй като надеждността, дългосрочната експлоатация и сертификацията са по-важни от използването на най-новите технологични процеси. Въпреки това този 32-битов микроконтролер обработва в реално време данните от сензорите и управлява работата на помпата така, че да синхронизира кръвния поток с естествения сърдечен ритъм.
Съществен принос за това се свързва с работата на проф. Яков Ройзин, свързан с израелската компания Tower Semiconductor, където е участвал в разработването на 180nm CMOS процеси и устройства. По-късно технологията е адаптирана за медицински приложения от Х. С. Джатана, свързан с дивизия в индийската държавна компания Semiconductor Laboratory.
Основната концепция се свързва с работата на д-р Йоханес Мюлер — лекар, инженер и предприемач, съосновател на Berlin Heart, който е допринесъл за формулирането на специфичните инженерни изисквания към чипа на помпата и е участвал в предаването на тези изисквания към австрийския производител на специализирани чипове и оптични полупроводници ams OSRAM, един от многото такива производители. Обаче след появата на концепцията за AI ускорители и напредъка при квантови компютри пред инженерите изникнаха нови предизвикателства,
Още през 90-те години стана ясно, че класическият планарен MOSFET достига своите физически граници – когато каналът стане твърде къс, електроните започват да тунелират неконтролируемо и ключът спира да бъде надежден. Тогава се появиха FinFET – транзистори с триизмерна структура, при които каналът стърчи като перка, а затворът го обгръща от три страни. Това удължи живота на закона на Мур с още десетилетие. Днес стигаме до GAA‑FET (Gate-All-Around) – затвор, който обгръща канала от всички страни, и до CFET (Complementary FET) – вертикално подреждане на n-ти и p-ти канали един върху друг, като силициев небостъргач вместо крайградско бунгало.
И точно тук се появява T‑CMOS. За разлика от класическия CMOS, който разчита само на две състояния – високо и ниско – T‑CMOS използва прецизно изравняване на съпротивлението през тунелни токове, за да създаде трето, стабилно междинно състояние – trit. Това не е просто “0” и “1”, а “0”, “1” и “2” – trit. Третото състояние не изисква допълнителен транзистор; то се ражда от баланса на квантовото тунелиране, който може да бъде инженерно контролиран чрез напрежение. С T‑CMOS един и същ брой транзистори носи с 50% повече информация – и то без да се свива допълнително геометрията.

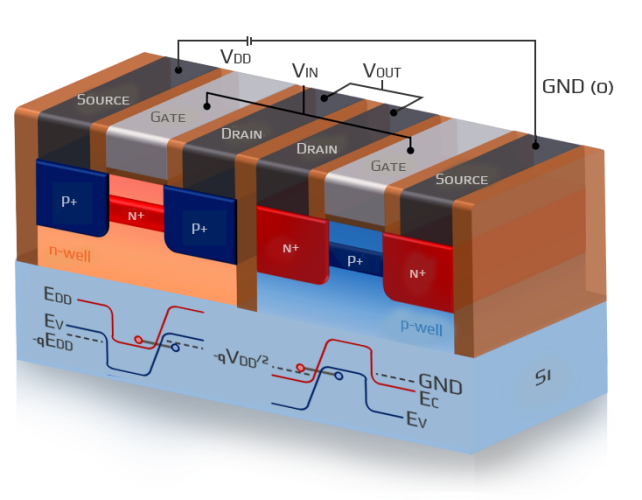

Фигура 6. Схематично представяне на концепцията T-CMOS – подход за разширяване на класическата двоична логика чрез използване на тристепенно информационно състояние (trit).
Завършек: trit срещу qutrit – защо едната троичност е екзотика, а другата – бъдеще
И така, стигаме до въпроса, който витае из целия този разказ: ако три състояния са толкова добри, защо не ги използваме масово още сега?
Отговорът е различен за класическия и за квантовия свят.
В класическата електроника trit – състоянията 0, 1 и 2, постигнати чрез T‑CMOS и тунелно изравняване на съпротивлението – е инженерно възможен, но неефективен. Защото добавянето на трето състояние усложнява веригите, изисква по-прецизни захранвания, по-строги толеранси и по-сложни логически схеми. А класическият bit – просто високо и ниско – е толкова евтин, надежден и бърз, че няма икономически смисъл да се заменя. Trit ще остане нишова екзотика – интересен за лабораторни експерименти и за някои специализирани приложения, но никога масов стандарт. Защото в света на силицията простотата винаги печели.
В квантовия свят обаче картината е коренно различна. Тук qutrit – квантово състояние с три нива – не е усложнение, а естествено предимство. Защото квантовите системи по своята природа притежават множество енергийни нива – те не трябва да се създават изкуствено, те вече са там. И трите нива на qutrit носят по-висока информационна плътност – един кутрит съдържа повече информация от един кубит, точно както един qubit съдържа повече от един bit. Освен това qutrit предлага по-богато пространство за корекция на грешки – повече нива означават повече начини да се открият и поправят грешки, без да се губи кохерентност. И най-важното – qutrit може да бъде по-стабилен в определени физични реализации, защото третото ниво може да служи като “буфер”, който предпазва информацията от декогеренция.
Ето защо докато trit в класическите чипове ще остане любопитство, qutrit в квантовите компютри има реален потенциал да стане масов стандарт. Той не е екзотика – той е следващата естествена стъпка в еволюцията на квантовата информация, точно както qubit беше следващата стъпка след bit.
И така, пътят от bit към qutrit не е линеен – той е разклонение. Единият клон води към все по-миниатюрни, но все по-прости bits – и той ще продължи да доминира в света на класическите изчисления. Другият клон води към все по-богати квантови състояния – qubit, qutrit и отвъд тях – и той ще отключва задачи, които днес са немислими. Моят пейсмейкър беше на единия клон – сигурен, двоичен, надежден. Квантовият компютър, който срещнах в чакалнята, беше на другия – все още крехък, но обещаващ. Аз преминах между тях. И тази поредица ще продължи да ви разказва за двата свята – защото бъдещето на информацията не е избор между тях, а умение да живеем и в двата едновременно.
